Ножничный подъемник: что это, устройство, принцип работы и правила выбора

При выборе ножничного подъемника легко сосредоточиться на грузоподъемности и пропустить параметры, от которых зависит работа поста. Высокая конструкция в сложенном виде затруднит заезд машины с малым клиренсом, короткая рабочая поверхность не подойдет для нужной колесной базы, а неподготовленный фундамент отложит ввод поста. Поэтому сначала сопоставляют задачи автосервиса, автопарк и помещение, затем — модели.

Ниже разберем, что такое ножничный подъемник, каково устройство механизма и какие характеристики проверять до покупки.

Что такое ножничный подъемник

Ножничный подъемник — это автомобильное оборудование, у которого одна или две опорные площадки перемещаются вертикально благодаря перекрестной системе рычагов. При ее раскрытии конструкция поднимает автомобиль, при складывании — опускает. Боковые стойки не требуются, поэтому вокруг кузова остается больше места.

Такой ножничный автоподъемник применяют для слесарных работ, шиномонтажа, диагностики ходовой и регулировки развала-схождения. Назначение зависит от длины платформы, способа подхвата, комплектации и допустимой нагрузки. Короткая подъемная платформа может поднимать автомобиль за предусмотренные точки, длинная принимает автомобиль колесами.

Автосервисный ножничный подъемник не следует смешивать с самоходной рабочей платформой для подъема людей и инструмента. Сравнивая другие виды автомобильных подъемников, учитывают операции на посту: двухстоечные подъемники оставляют колеса вывешенными, а четырехстоечные подъемники удерживают машину на трапах.

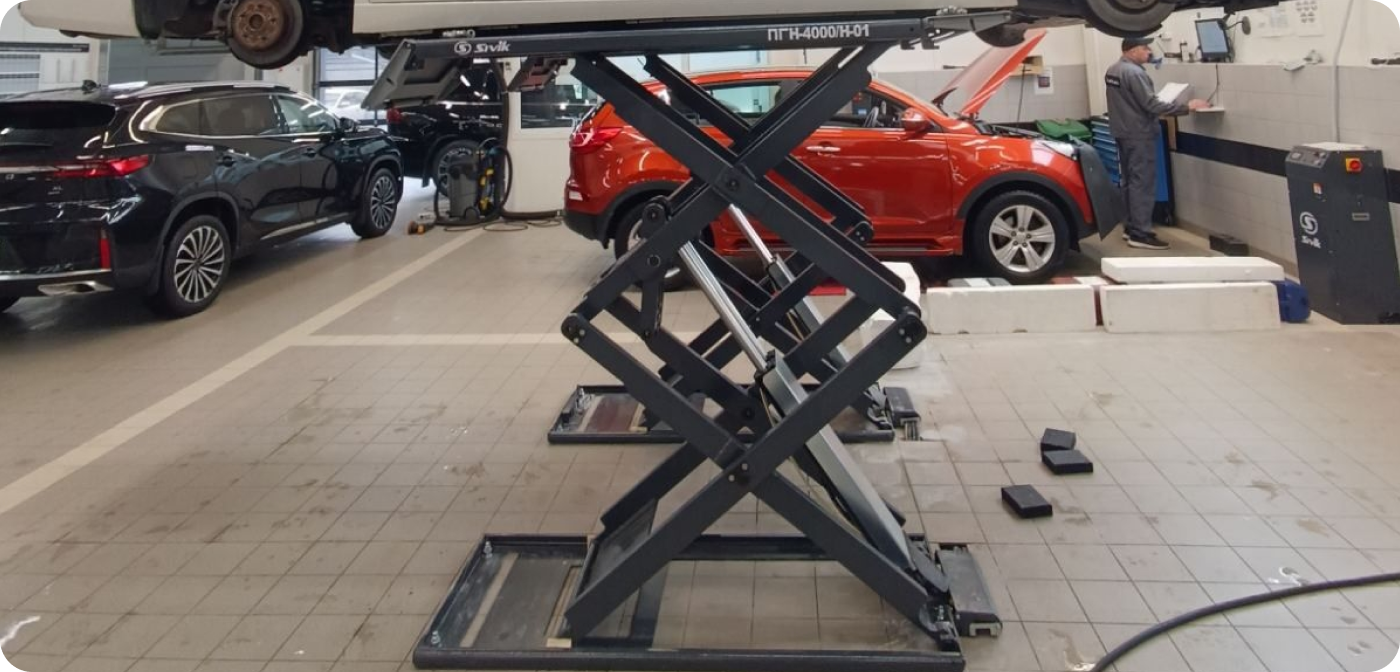

Устройство ножничного подъемника

Внешне ножничный подъемник выглядит просто, но его узлы образуют единую силовую и управляющую систему. Универсален принцип конструкции, но не исполнение: число силовых элементов, способ синхронизации, тип стопоров и аварийное опускание различаются по моделям. Эти отличия прямо влияют на безопасность эксплуатации.

Основные узлы: платформа, ножничный механизм, гидроцилиндры, привод и блок управления

Устройство силовой части образуют взаимосвязанные элементы.

• Трапы принимают массу машины. На коротких версиях применяют проставки и подхваты; аппарели облегчают заезд, удлинители адаптируют рабочую поверхность к базе.

• Перекрестные рычаги, шарниры и оси образуют механизм, который передает усилие к платформе устройства.

• Основание или рама распределяет нагрузку на пол и фундамент, поддерживая геометрию и устойчивость поста.

• Гидроцилиндр создает усилие. Насос, электродвигатель, бак, клапаны, шланги и масло образуют гидравлический привод и контур оборудования.

• Блок управления и пульт задают подъем, остановку и опускание; выключатели, датчики и предохранители контролируют режимы.

• Система безопасности удерживает платформы. Блокировки, стопоры, контроль синхронизации и аварийный спуск зависят от модели и режима работы.

Траверса, второй уровень, поворотные площадки и люфт-детектор — оснащение под отдельные операции, а не универсальные узлы ножничной конструкции. Функциональность проверяют по спецификации ножничного оборудования.

Схема ножничного подъемника и передача нагрузки

Упрощенно ножничный подъемник работает по цепочке: пульт → блок управления → электродвигатель и насос → гидроцилиндр → ножничный механизм → платформа. Масса передается обратно: платформа и рычаги направляют ее через шарниры на основание и подготовленный пол.

Распределение нагрузки не сводится к полной массе. Если центр тяжести выходит из допустимой зоны, одна сторона нагружается сильнее. Положение машины, точки подхвата и пределы смещения задает инструкция по эксплуатации.

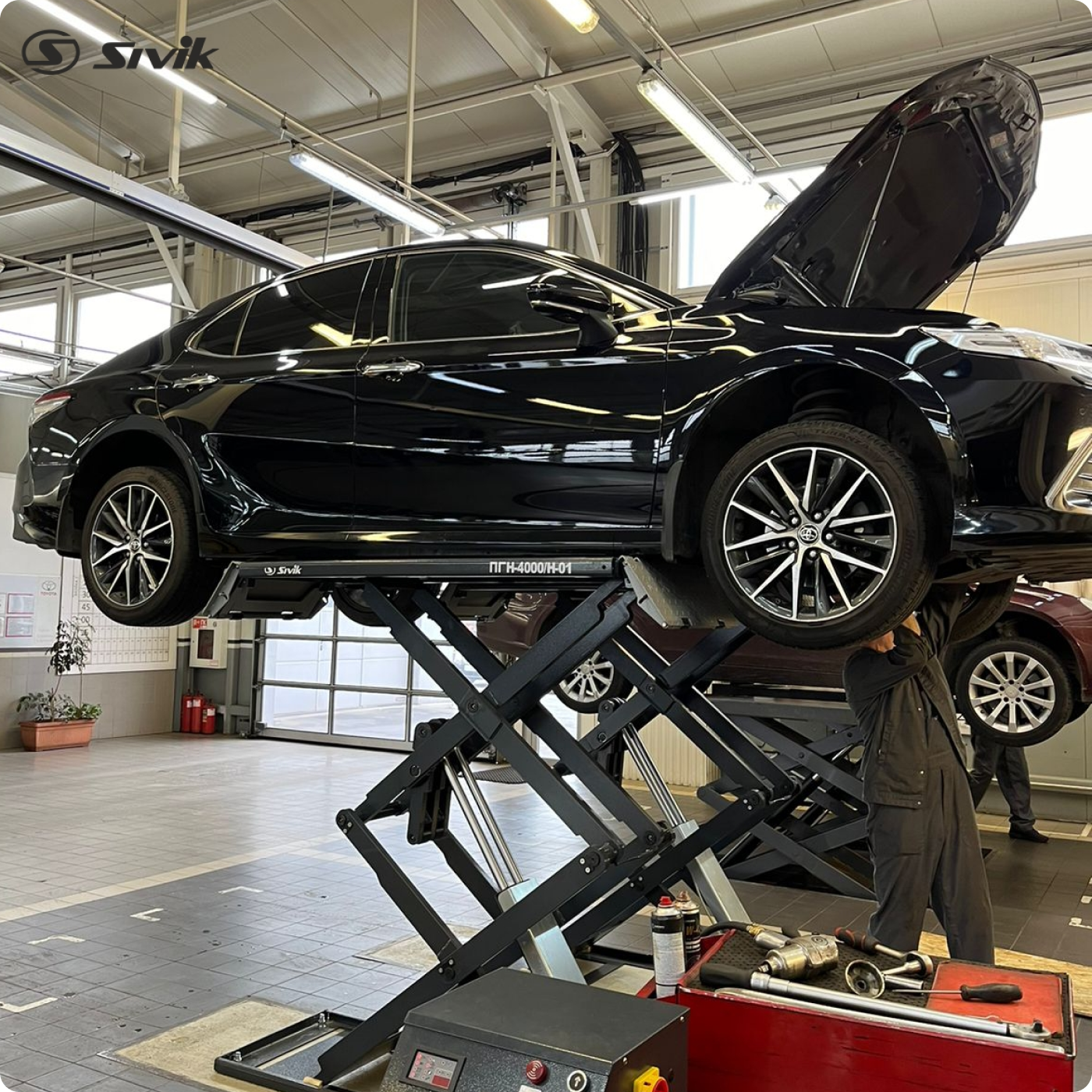

Как работает ножничный подъемник

Принцип работы ножничной конструкции основан на преобразовании движения штока в вертикальное перемещение. Рычаги поворачиваются вокруг осей, угол между ними увеличивается, и верхняя часть механизма поднимается. При опускании процесс идет обратно. Такое устройство обеспечивает компактность поста и понятную работу привода.

Подъем, удержание и опускание платформы

Работа ножничного подъемника проходит последовательно.

1. Перед подъемом оператор ставит автомобиль в разрешенную зону, проверяет подхваты или положение колес, распределение нагрузки и свободную зону работы.

2. После команды с пульта электродвигатель запускает насос, рабочая жидкость поступает к исполнительному узлу.

3. Ножничный механизм раскрывается, синхронизация удерживает платформы на заданном уровне, начинается подъем.

4. На рабочей высоте ножничный автоподъемник останавливают и переводят в предусмотренное изготовителем положение удержания.

5. Для спуска освобождают применяемую блокировку. Клапан регулирует обратный поток масла, обеспечивая контролируемое опускание.

Вот как работает ножничный подъемник в общем виде. У отдельных моделей алгоритм предусматривает промежуточную остановку, звуковой сигнал, автоматические стопоры или особый аварийный спуск. Эти решения нельзя переносить с одной карточки на всю линейку: безопасность проверяют по паспорту.

Работа гидравлического и электрогидравлического привода

Гидравлика создает силовое перемещение, а электродвигатель дает энергию насосу. Так работают электрогидравлические ножничные подъемники SIVIK: гидравлический привод обеспечивает подъем, электрическая часть — запуск и управление. Цикл и скорость подъема зависят от исполнения и нагрузки. Плавность зависит от клапанов, герметичности соединений, состояния масла и равномерности нагрузки. Утечка, шум, рывки или перекос — повод прекратить работу и обратиться в сервис. Так сохраняются безопасность и ресурс устройства.

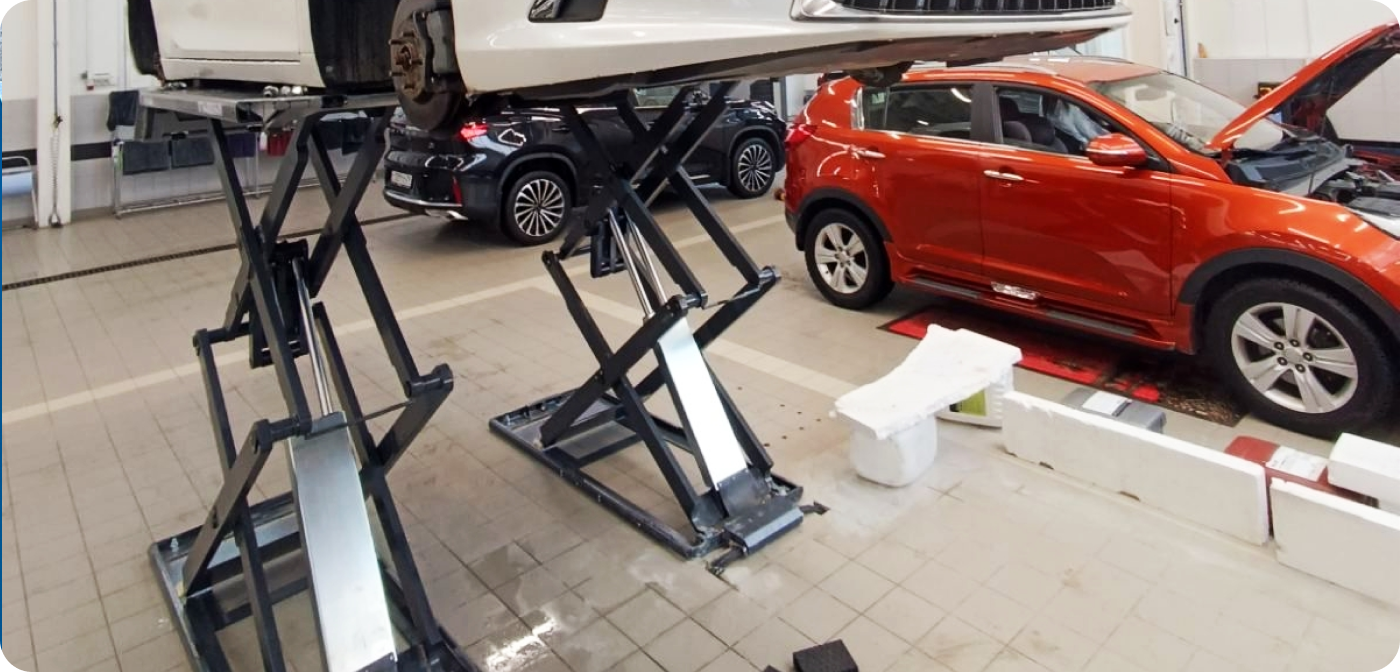

Высота подъема и основные характеристики

Высота ножничного подъемника — не одна величина. Различают максимальный подъем и минимальный уровень в сложенном состоянии. Первый определяет доступ к днищу автомобиля, второй — заезд машины с малым клиренсом. Рабочая высота зависит от вида работы.

Максимальная и минимальная высота, грузоподъемность и размеры платформ

В актуальной линейке SIVIK максимальная высота подъема ножничного подъемника составляет 1830–2160 мм. У напольного ПГН-4000/Н-01 высота в сложенном виде — 100 мм, у ряда длинноплатформенных моделей — 170–310 мм.

Грузоподъемность моделей SIVIK — 3–5 т. Запас выбирают по самой тяжелой машине и допустимому распределению нагрузки. Номинал 4 т не разрешает ставить транспорт массой до 4 т в произвольном положении: безопасность зависит и от центра тяжести.

Длина и ширина платформ связаны с колесной базой, колеей и способом установки автомобиля. Для развала-схождения нужны длинные трапы, места под поворотные круги и сдвижные площадки. Для шиномонтажа удобнее короткая конструкция с подхватом кузова. Минимальная высота важна при малом клиренсе, расстояние между платформами — при обслуживании разной колеи.

Как выбрать ножничный подъемник для автосервиса

Чтобы понять, как выбрать ножничный автоподъемник, начните с перечня работ и автомобилей. Затем проверьте помещение, фундамент, электропитание и обслуживание оборудования — только после этого сравнивайте комплектацию.

Критерии выбора: задачи, автомобиль, помещение, монтаж, питание и сервис

Если пост создается для развала-схождения, нужны длинные трапы, ниши под поворотные круги и стабильное выравнивание. Для диагностики полезен люфт-детектор, для вывешивания колес — второй уровень или траверса. В категории ножничных подъемников оснащение указано по моделям.

Тип установки выбирают до заказа. Напольный ножничный подъемник проще разместить в готовом помещении, но сложенная конструкция и аппарели влияют на заезд. Заглубленный вариант дает ровный пол, зато требует приямка. Например, для ПГН-3000/Н-02 указана глубина 330 мм.

Универсальной марки бетона, толщины основания, армирования и анкеров нет. До работ получают задание на фундамент и руководство по эксплуатации выбранного оборудования. По ним проверяют приямок, прочность и ровность основания, крепления, гидролинии и кабели. Электросеть и защитное заземление подключают специалисты по документации модели.

При приемке проверяют паспорт, руководство, гарантийные документы и подтверждение соответствия. ГОСТ 31489-2012 устанавливает требования безопасности и методы контроля гаражного оборудования; SIVIK сообщает о статических испытаниях с нагрузкой на 25% выше номинальной и динамических — на 10% выше. Обязательные требования к машинам и оборудованию задает ТР ТС 010/2011. Реквизиты документа о соответствии запрашивают для выбранной поставки.

Безопасная эксплуатация и обслуживание

Безопасность начинается до нажатия кнопки. Оператор должен знать грузоподъемность, точки подхвата, фиксацию и аварийное опускание. Перед сменой осматривают платформы, шарниры, шланги и соединения, исключают утечки и предметы в зоне работы. Такой осмотр поддерживает безопасную эксплуатацию системы.

Работа под машиной допустима только после перевода ножничного устройства в предусмотренное инструкцией положение удержания. Нельзя превышать нагрузку, применять случайные проставки, оставлять людей в салоне или вмешиваться в работу блокировок. Смазку, проверку герметичности, замену масла и регулировку выполняют по регламенту: это условие безопасной работы и эксплуатации системы.

SIVIK рекомендует ежемесячное и ежегодное гарантийное и постгарантийное обслуживание в авторизованных сервисных центрах. Конкретный график обслуживания берут из руководства. Для автоподъемников гарантия 24 месяца со дня продажи, но не более 30 месяцев со дня приемки при выпуске. Условия действуют при соблюдении правил эксплуатации, транспортирования и хранения.

Частые вопросы и итоговый чек-лист

Что важнее: минимальная или максимальная высота? Обе. Минимальная определяет заезд низкой машины, максимальная — пространство и подъем для работы снизу.

Можно ли выбрать бетон и анкеры по похожей модели? Нет. Конструкции различаются массой и геометрией опор. Основание готовят по заданию на фундамент.

У всех моделей два цилиндра и механические стопоры? Нет. Для класса характерны перекрестный механизм, платформы, основание и управление; силовая схема, синхронизация, фиксация и аварийное опускание зависят от исполнения.

Перед заказом зафиксируйте пять вещей: операции, массу и габариты машин, помещение, тип установки и электросеть. Затем запросите документацию, проверьте системы безопасности, обслуживание и гарантию. Наличие, цену, доставку, монтаж и пусконаладку уточняют у официального дилера: SIVIK работает через дилерскую сеть, единых сроков на сайте нет.

Если ножничный автоподъемник не закрывает нужную операцию, сравните другие автомобильные подъемники. Правильный выбор — не максимальный набор функций, а устройство, подходящее машинам, помещению и загрузке сервиса.
